在《仿音控器柱狀圖》一文中，通過“擬物化”的改造用Excel圖表模仿了一組音控滑動條，現在再來給環形圖換點花樣，來試試模仿旋轉按鈕。

生成后的效果如下圖所示。這個圖表的特點是整體形態類似收音機、電扇或其他機械面板上的旋轉按鈕，隨著數據的變化，旋鈕指針所指示的角度也會隨外部圓環一同自動變化，同時兼具動感和立體感，適合用于DashBoard等動態圖表場景中。經常可以看到DashBoard中所使用的儀表盤圖表，也可以參考類似的方法來實現。

以下具體實現方法適合于Excel2007及以上版本。

步驟1：

首先是數據準備工作。圓環圖本身所需的數據包含兩個數據，在圓環中由這兩個數據共同分配360度的扇區角度。現在需要增加兩列輔助數據，第一列輔助數據由3個數值1所組成，第二列輔助數據則是在兩個原始數據的中間插入一小部分數值形成3個數據，這一小部分數值可以分別從兩邊的數據中提取一部分，以此來保持數值的總和不變。在這個例子當中，中間數值從兩邊分別取出5，然后加到一起形成10。

這個輔助數據未來將會用來生成旋鈕上的指針標記，因此中間那部分數值實際上就代表了旋鈕指針的圓心角度位置。

步驟2：

使用原始的兩個數據創建一個圓環圖。

步驟3：

繼續將第一列輔助數據(3個數據)和第二列輔助數據(3個數據)添加到圖表中，形成3層圓環。比較簡便的操作方法：選中兩列輔助數據然后按【Ctrl+C】復制，再選中圖表，按【Ctrl+V】粘貼即可。

步驟4：

使用【選擇數據】命令，通過數據系列對話框中的上下箭頭來調整系列順序，把第二個輔助數據系列移至最上，把原始數據系列移至最下。在圖表上所表現出來的就是原始數據(兩段圓環)顯示在最外層，第一列輔助數據系列(三段等長圓環)顯示在中間層，第二列輔助數據系列(三段不等長圓環)顯示在最內層。

步驟5：

選中中間這層圓環，將填充色設置為【無色】，將其隱藏。這樣圖表上可以看到兩層圓環中間隔開了一段距離。中間這個無色的圓環就是起到這個空間分隔的作用。

步驟6：

從這一步開始一直到步驟11是一個比較復雜的過程也很容易出錯，這部分操作的主要目的是用餅圖來模擬旋鈕的主體部分。如果覺得麻煩，也可以采用圖片或形狀直接置于圖表底層來替代這部分操作。

這步的操作內容是選中第一列輔助數據(3個1)，再次添加到圖表中，形成第四層圓環(其中有一層圓環已經被隱藏)，這層圓環會顯示在最外層。

步驟7：

為了顯示上容易區分，可以將剛剛添加的最外層圓環填充一種顯眼的顏色。在下面圖中，我使用了綠色以示區別。然后再單獨選中這層圓環(不要選中整個圖表，只要單獨選中最外層的圓環)，將圖表類型更改為餅圖。由此形成同時包含圓環圖和餅圖的組合圖表。

這步操作完成以后，正常的結果是下面圖中這樣餅圖顯示在下層的情況。如果不是這樣的結果而是餅圖覆蓋在整個圖表上方看不到圓環的情況，一種可能原因是沒有“單獨”選中最外層圓環更改類型，而是選中了整個圖表更改類型。還有一種可能是使用了【次坐標軸】來放置這個餅圖。這樣兩種錯誤都會造成后續操作無法繼續，所以務必保證所有數據系列都繪制在【主坐標軸】上而且生成了同時有餅圖和圓環圖的組合圖表。

步驟8：

選中上一步中所生成的餅圖系列，設置數據系列格式，將餅圖分離程度設置為30%左右，具體數值根據圖表大小會有所不同。這個分離度會關系到最后圖表中的旋鈕與外層圓環之間的間隔距離，因此可以根據自己的外觀需求反復調整。

步驟9：

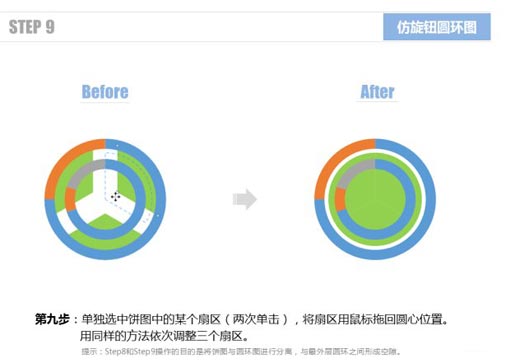

單獨選中餅圖中的一個扇區(單擊選中系列以后再次單擊就可以選中其中一個扇區)，按住鼠標左鍵拖拽至圓心中央。三個扇區分別操作，操作完成以后原先分離的餅圖又會拼合到一起，但圓餅的直徑和面積都會比原先縮小(縮小的程度與上一個步驟當中所設置的分離程度有關)。

步驟10：

使用【編輯數據】功能，將餅圖系列的數據源系列值直接更改為一個1。餅圖系列原有的數據由三個1所組成，在餅圖上表現為三個120度大小的扇區，直接將數據系列值更改為1以后，整個餅圖將顯示為單個360度的扇區。這步操作的實際目的是為了后續將餅圖模擬為旋鈕主體做準備。

步驟11：

接下來可以通過Excel當中的形狀特效，來把餅圖系列模擬成旋鈕的外觀。選中餅圖系列，設置系列格式，更改填充色，添加【棱臺】三維特效，添加陰影。具體形態和外觀可以根據需求和個人喜好來確定。除了直接使用形狀效果來設置以外，還可以使用現成的外觀效果比較好的圖片，用復制加粘貼的方法替換餅圖系列(具體操作方法可參考《仿音控器柱狀圖》一文的步驟8)。

步驟12：

選中內層圓環(三段圓環)，添加數據標簽，同時將系列填充色設置為【無色】來進行隱藏。完成之后這個圓環只顯示數據標簽不再顯示圓環圖形。

步驟13：

用形狀繪制一個圓心的按鈕(也可以在Excel中插入現成的透明圖標圖片)，復制一下，然后選中數據標簽當中最小的那個數值所在的文本框(這個最小的數值就是第二個輔助系列中位于中間的那個數據)，右鍵選擇【設置數據標簽格式】，然后在【填充】選項中選擇【使用圖片或紋理】填充，再點擊【剪貼板】(就是把剛才復制的按鈕作為填充對象)，最后再勾選下方的【將圖片平鋪為紋理】。

步驟14：

上一步操作完成之后，圓形按鈕并不一定能完整顯示。這時候要繼續選中這個數據標簽，將文字的字號增大，直到能夠顯示完整按鈕形態。

步驟15：

接下來要把這些數據標簽中的具體文字內容隱藏起來，可以選中數據標簽，然后將文字顏色設置為【無顏色】(【格式】——【文本填充】——【無填充顏色】)。

步驟16：

最后再進行一些美化工作，可以設置一下外層圓環的填充色、陰影和其他效果。也可以使用一些現成的圖片作為底圖，加強視覺效果。

步驟17：

如果有需要在圖表中顯示數值標簽，可以在表格中事先用公式算好百分比數值，然后在圖表中添加一個文本框，選中文本框的同時在公式編輯欄中把引用地址修改為前面公式所在的單元格，這樣就可能得到一個可以隨數值變化自動更新的數值標簽。

最終完成效果如下：

其他模仿案例：

附件下載：附件中包含了多個模仿案例的模板，只需要填入實際數據就可以直接使用。
