cad粗糙度符號怎么標注?cad是一款需要熟能生巧的軟件，不少新手對于里面的各種符號都不熟悉，本期小編要為大家?guī)淼氖荂AD如何標注粗糙度的教程，有需要的可以來看看，有時間記得多加聯系哦。

>>點擊快速下載CAD夢想畫圖軟件：CAD夢想畫圖<<

　　cad粗糙度符號怎么標注

　　工具/原料

　　設備：聯想y7000

　　系統：windows11系統

　　軟件：cad夢想畫圖

　　方法/教程

　　1、首先，我們一起來看下粗糙度的符號，如圖所示(用紅色線條框出來的)：

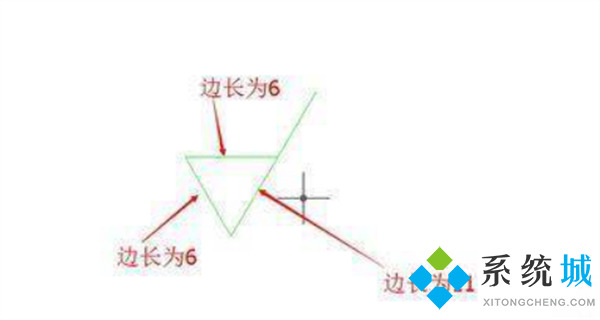

　　2、可以選擇在空白處標出粗糙度符號，夾角為【60°】。

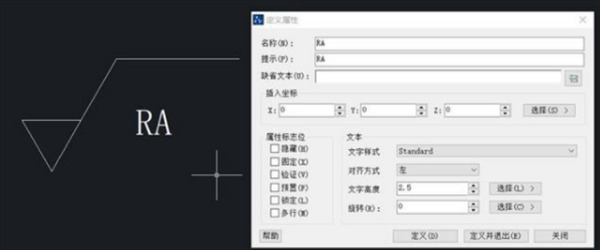

　　3、畫出后，點擊【繪圖→塊→定義屬性】，彈出【屬性定義對話框】。

　　選擇如下參數：對正：中心-上，文字樣式：Standard，文字高度：2.5。(特別提醒一下小伙伴，這步驟是非常重要的，一定不要操作錯誤喲!)

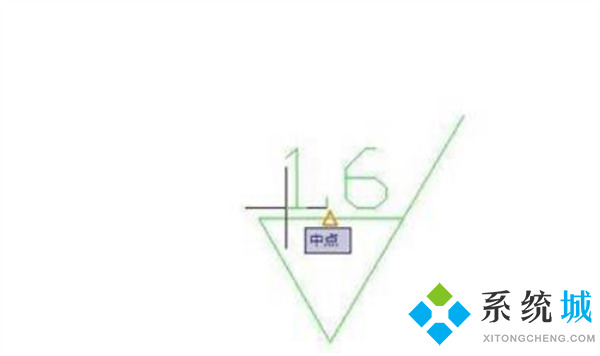

　　4、接著，在上邊插入數字(如圖所示)。

　　5、接下來創建塊。【繪圖→塊→創建】，彈出塊定義對話框。名稱：【粗糙度】，【拾取插入點】;【選擇對象為整個圖形。】

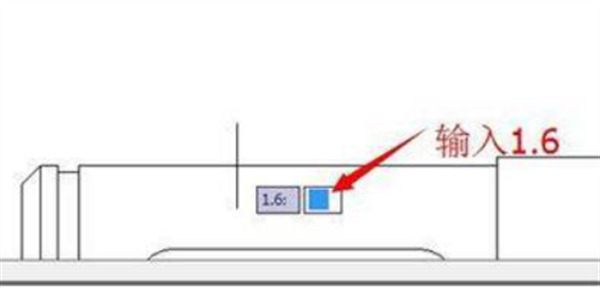

　　6、創建成功后進行插入：【點擊插入】——【選擇粗糙度】——選【擇放置的位置】——【輸入數值】。

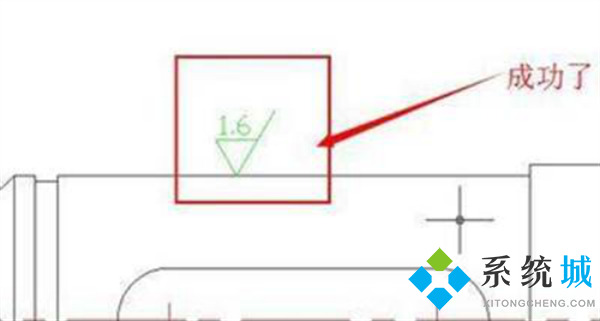

　　7、成功插入粗糙度，結果(如圖所示)，就代表成功了。

　　以上就是小編為大家?guī)淼腸ad粗糙度符號怎么標注的方法教程，希望可以幫到大家。
