是cad中設計機械零件的時候都會需要標注粗糙度符號，那么cad粗糙度符號在哪里？在cad制圖軟件中是沒有快捷鍵的，需要自己畫，很多小伙伴都不知道怎么畫，下面小編就為大家?guī)韈ad表面粗糙度符號教程，步驟不多，想要學習的用戶可以來看一看哦！

>>點擊快速下載AutoCAD軟件：AutoCAD<<

　　cad粗糙度符號在哪里

　　工具/軟件

　　電腦型號：惠普暗夜精靈8

　　系統版本：windows11系統

　　軟件版本：Autocad軟件

　　方法/教程

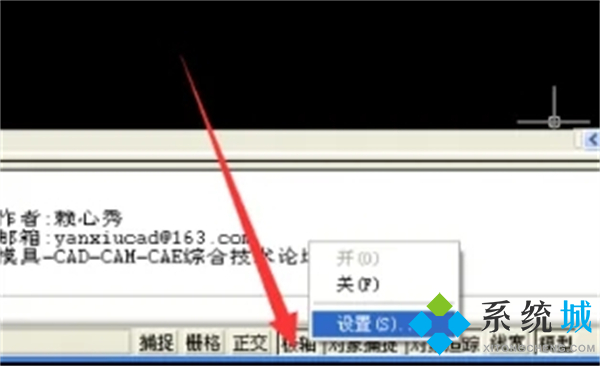

　　1、首先我們需要設置極軸追蹤以便繪制標準的圖形符號——點擊極軸——設置。

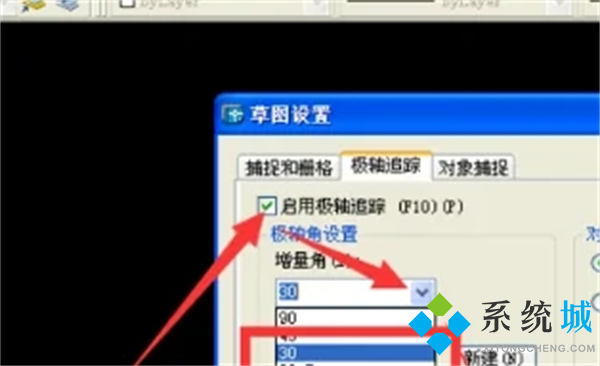

　　2、按圖示設置30度角——確定。

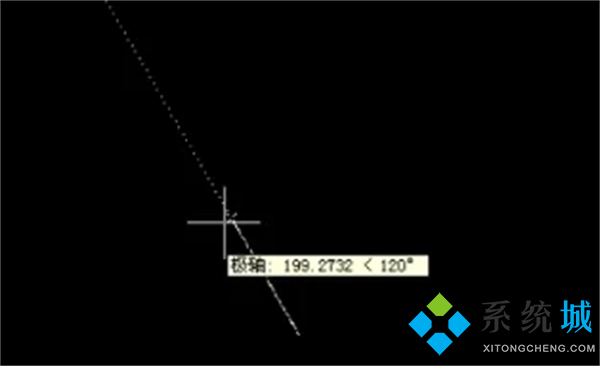

　　3、繪制第一條邊，注意追蹤好角度，長度不限。

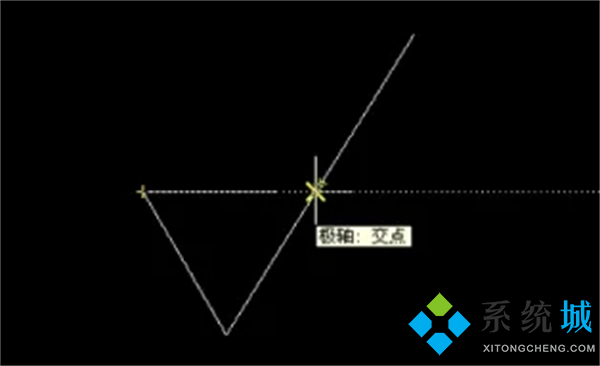

　　4、按圖示追蹤樣例繪制另外一邊。

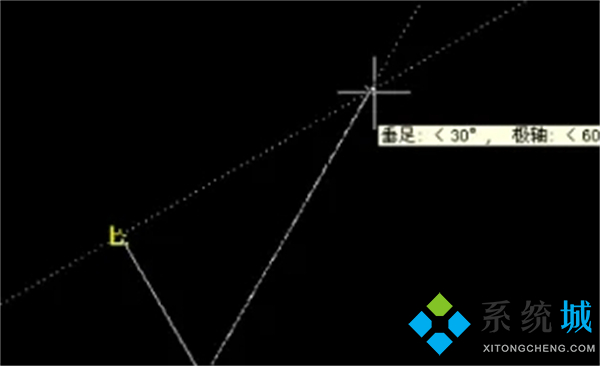

　　5、繪制最后一邊。

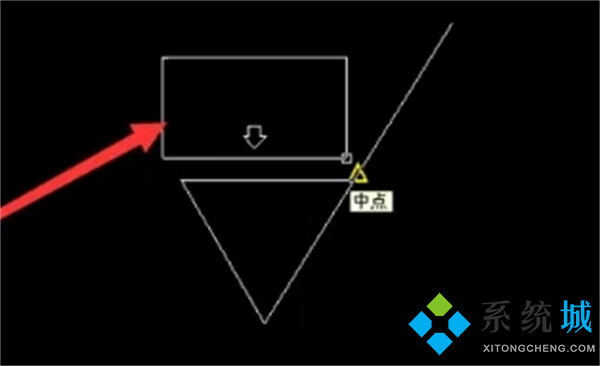

　　6、添加文字。

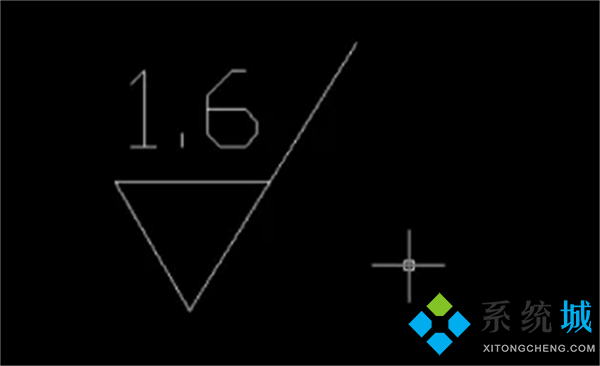

　　7、效果如圖示，可以用sc命令縮小放大到需要的大小，不同粗糙度改變數值即可。

　　總結

　　1、首先我們需要設置極軸追蹤以便繪制標準的圖形符號——點擊極軸——設置。

　　2、按圖示設置30度角——確定。

　　3、繪制第一條邊，注意追蹤好角度，長度不限。

　　4、按圖示追蹤樣例繪制另外一邊。

　　5、繪制最后一邊。

　　6、添加文字

　　7、效果如圖示，可以用sc命令縮小放大到需要的大小，不同粗糙度改變數值即可。

　　以上就是小編為大家?guī)淼腸ad粗糙度符號在哪里的全部內容，希望可以幫到大家。
